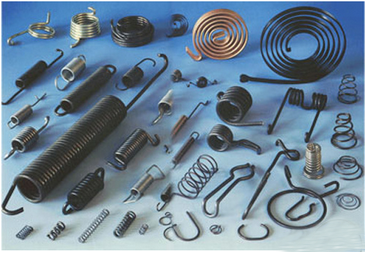

描述不銹鋼彈簧尺寸的方法重慶不銹鋼彈簧規格有很多種，包括壓縮彈簧、拉伸彈簧和扭轉彈簧。也有非常規形狀的彈簧。每種產品都有不同的表現形式。在彈簧行業中，壓縮彈簧規格的默認表示方法是φ2*12*60*15N，其中2為線徑，12為外徑，60為自由長度，15為總匝數。也就是說，[線徑*外徑*自由長度*總匝數]，當然，外徑也可以表示為中徑或內徑。編寫規范時需要注意，如：φ2*12（內）*60*15N，一般情況下，拉伸彈簧只反映在規范中：鋼絲直徑*外徑*彈簧體長度（或包括拉鉤在內的總長度）。
扭轉彈簧一般只反映在規格上：線徑*外徑*匝數，因為彈簧產品涉及很多詳細的參數，但這樣一個簡單的規格并不能正確完整地描述彈簧的詳細情況。從幾張圖中可以看出：從這三張圖中可以看出，我們上面的彈簧規格中有很多參數是無法表達的，所以好把圖紙和技術要求提供給廠家，這樣雙方對所需彈簧的理解是一致的，不能做錯貨！如下圖所示：這些是一些常見的圖例，應根據實際需要增減。 一、彈簧參數應在圖紙上直接標注。當難以直接標記時，可在“技術要求”中說明。 二、通常，彈簧的機械性能用圖形表示。圓柱螺旋壓縮（拉伸）彈簧的機械性能曲線以直線繪制，并標記在主視圖的頂部。圓柱螺旋扭簧的機械性能曲線一般繪制在左側[視圖上方，也可在主視圖上方繪制，性能曲線繪制成直線。機械性能曲線（或直線形式）用粗實線繪制。 上一篇不銹鋼彈簧應用的行業下一篇不銹鋼彈簧耐腐蝕性能優異 |
